Sistema deslizante 74 mm

Destaques da solução deslizante 74 mm

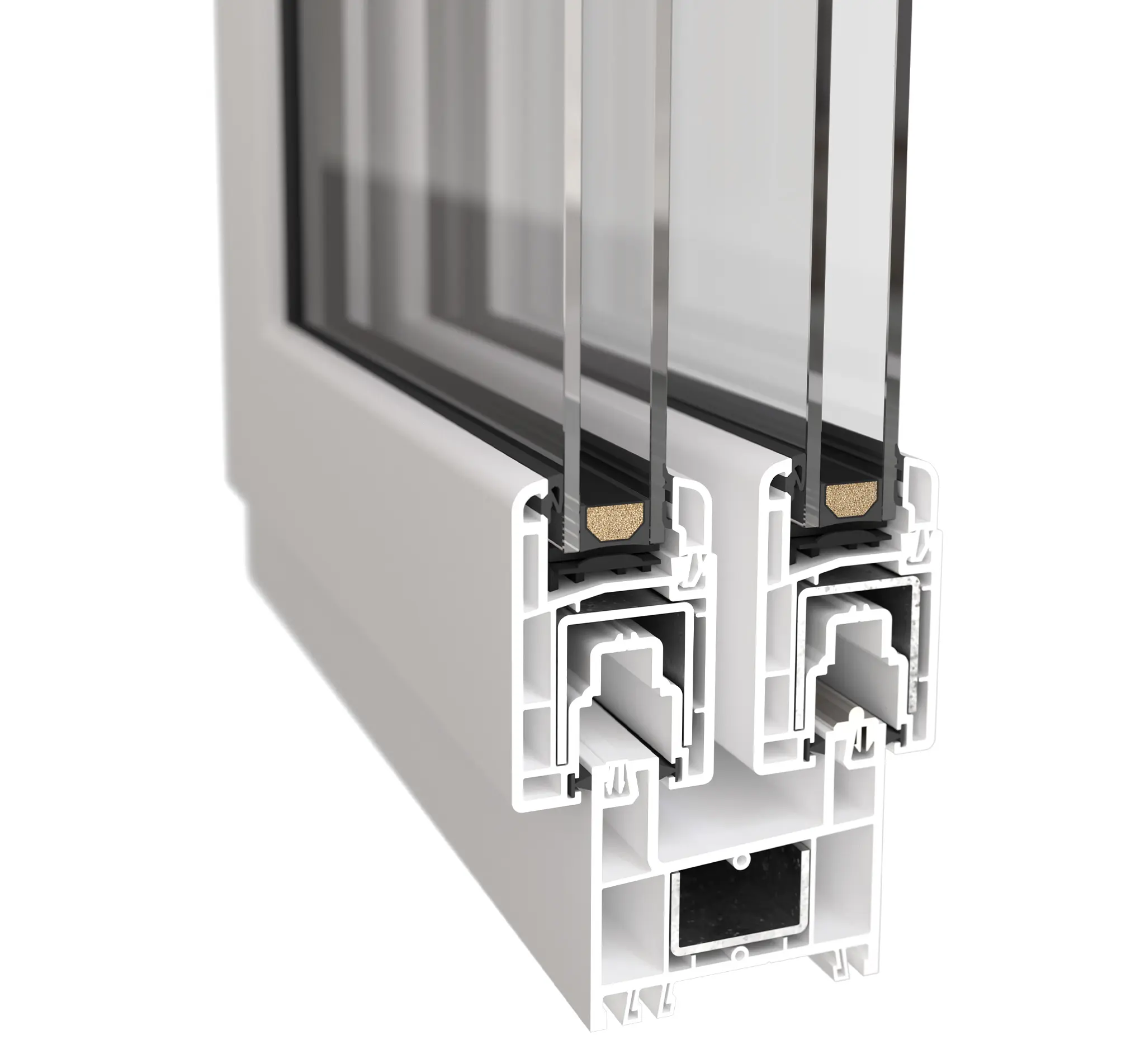

A solução deslizante GEALAN 74 mm é adequada para a produção de janelas de correr e portas de correr. Independentemente da área de aplicação, caracteriza-se pela sua estreita profundidade de instalação. O sistema deslizante pode ser implementado não só com duas patas, mas também com três patas. Isto significa que mesmo soluções de maior escala podem ser implementadas de uma forma que poupe espaço, se necessário. A solução deslizante é confortável de usar, independentemente das suas dimensões, garante vistas estéticas e muita luz nos interiores.

Folhas de Correr

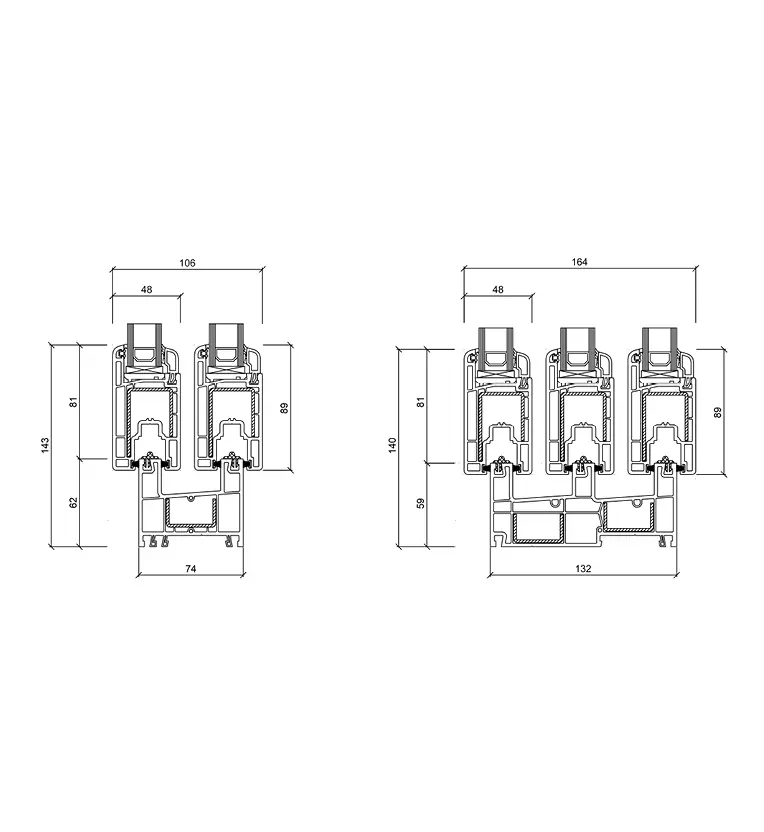

O perfil de aro para janelas de correr tem uma largura estreita de 74 mm e a folha de apenas 48 mm. A folha pode ser usada em conjunto com o nosso sistema de bite de vidro de 18 mm de altura.

Deslizamento

O perfil da faixa para a porta de correr oferece uma largura de face estreita de 89 mm. A faixa pode ser usada em conjunto com o nosso sistema de talão de vidro de 18 mm. A asa permite o uso de cintas de aço com um Ix de até 4,0 cm⁴.

Aplicação versátil

Para a solução deslizante de 74 mm, existe uma escolha de diferentes tipos de abertura A, C, D, F e K, que podem ser implementados com as armações e acessórios.

Profundidade de instalação estreita

A solução deslizante pode ser combinada com inúmeros perfis acessórios dos nossos sistemas de 74 mm.

Limiar fixo

O dorminhoco de voo duplo tem uma altura de 20 mm, o dorminhoco de três corridas uma altura de 27,5 mm.

Elementos grandes por STV®

A tecnologia de adesivos STV® permite a produção líquida de janelas de grande formato sem investimento adicional.

Tipos de abertura variável

A Solução Deslizante está disponível em várias variantes de abertura diferentes. Estes vão desde soluções simples, onde apenas uma secção é movida, até versões mais complexas, onde vários elementos são móveis. Graças a estas diversas opções, existe sempre um design que se adapta aos requisitos estruturais e às necessidades individuais do utilizador .

Características técnicas

Sistema de perfis	Solução deslizante 74 mm
Profundidade de construção do sistema	Folha 48 mm / Aro 74 mm
Execuções	branco, folha decorativa
Altura de capotamento	Estrutura: 22,5 mm / faixa 20 mm
Espessura máxima do vidro	até 28 mm
Valor U_f	2,1 a 2,3 W / (m2K)
Tamanhos máximos dos elementos	Dimensões exteriores da estrutura: até 3500 mm x 2500 mm para 2 vias até 6000 mm x 2500 mm para 3 vias Pesos máximos da faixa: até 120 kg
