Az innovatív S 9000 kombinált rendszer

Az S 9000 profilcsalád egy modern, sokoldalú rendszer ablakokhoz, ajtókhoz és emelő-toló ajtókhoz, választhatóan két, vagy három tömítési síkkal.

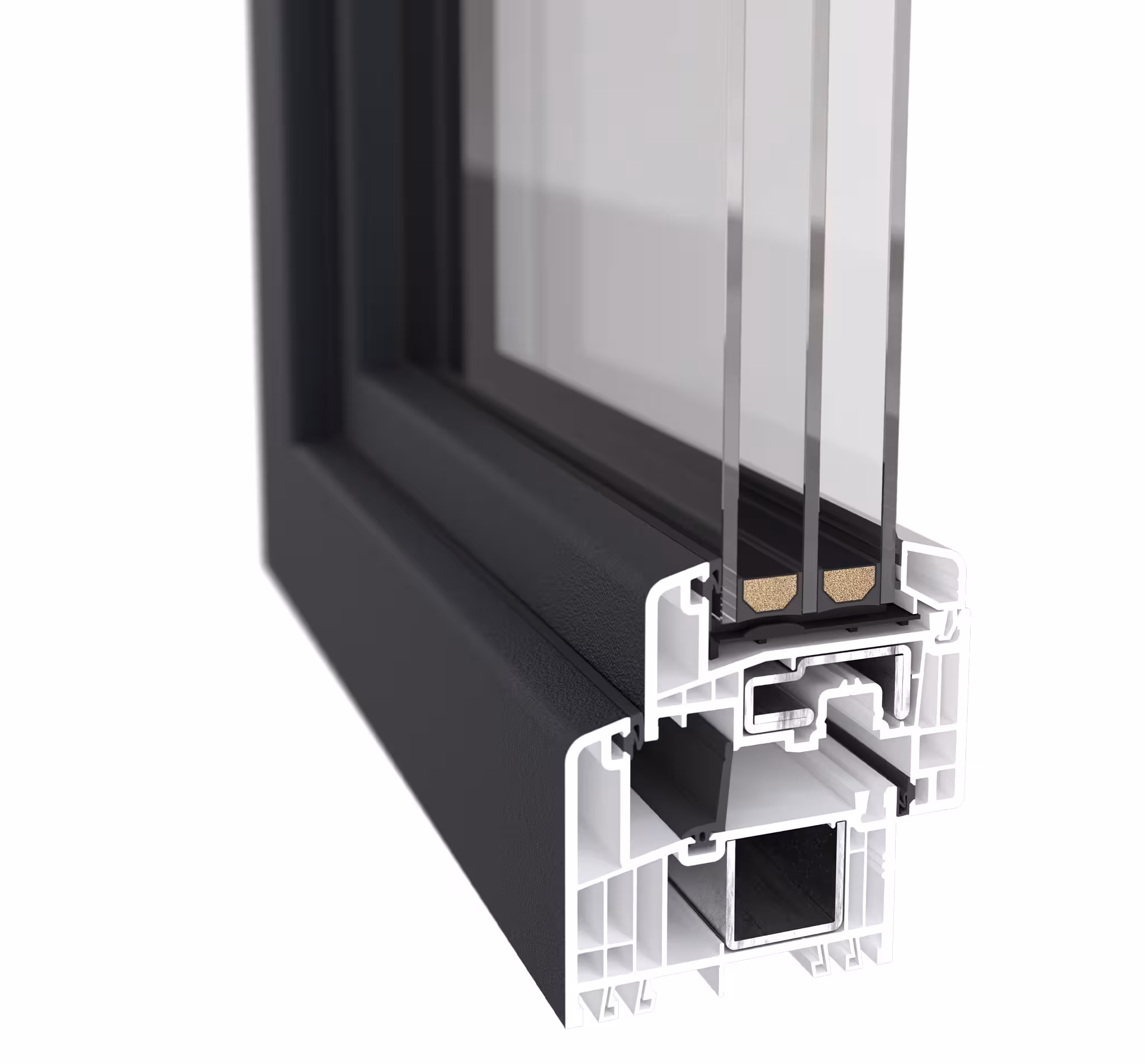

Az S 9000 rendszer előnyei

Hármas funkcionális üvegezéshez

Alkalmas az akár 52 mm (STV® 54 mm) vastagságú, háromrétegű üvegezés befogadására is.

Intelligens tömítés koncepció

Intelligens tömítési elgondolás akár három tömítési szintig.

Nagyszerű hő- és hangszigetelés

Nagyon jó hő- és hangszigetelés a hatkamrás felépítménynek és a tok és a szárny nagy beépítési mélységének köszönhetően.

Továbbfejlesztett statika

Optimálisan használható az STV®-vel, vagyis a tábla és a szárnyvasalat szárazragasztásával.

Keskeny látható szélesség

Keskeny elölnézeti szélesség és dizájnorientált 15°-os ferdeségű élek.

Kombinációk az S 9000 rendszerben

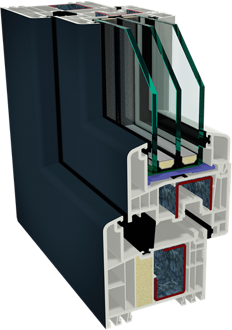

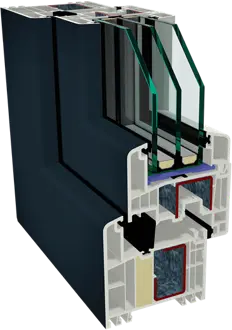

GEALAN-FUTURA®

Passzívházakba beépíthető ablakok színes kivitelben

A GEALAN-FUTURA® az S 9000 rendszer egyedi profilkombinációja. Lehetővé teszi a standard profilokkal és standard 2 mm-es acélmerevítéssel WA-15/2 sz. IFT-irányelv szerinti színű, és passzívházakba is beépíthető ablakelemek gyártását. A bevizsgált 0,89 W/(m²K) Uf-érték igazolja a kiemelkedő hőszigeteléstechnikai alaptulajdonságokat. A GEALAN-FUTURA® az STV®-ragasztástechnikával kombinálva akár 2,40 méteres szárnyméretet is lehetővé tesz.

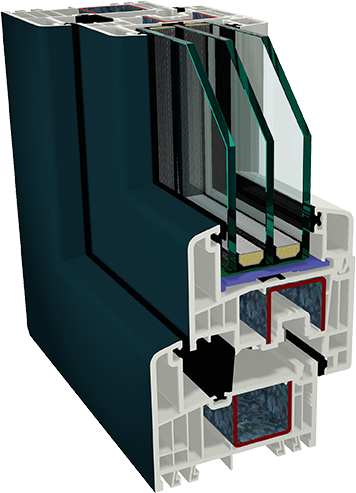

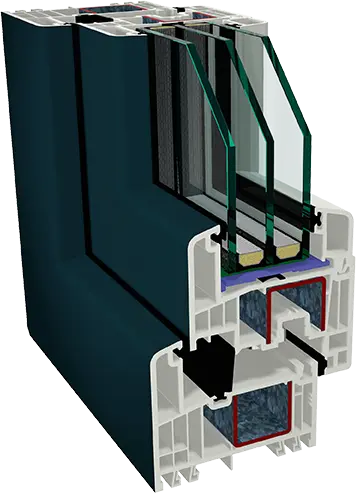

S 9000 plus

Tökéletes a nagy színes szerkezetekhez

Kiváló statikai tulajdonságainak köszönhetően az S 9000 plus kiválóan alkalmas nagy szerkezetek kialakítására a színes acrylcolor felülettel. A GEALAN STV-ragasztásos technológiájával az S 9000 plus ablakainak stabilitása és működési biztonsága még tovább fokzoható.

Rendszer stabil központi tömítéssel

Az S 9000 plus a GEALAN új középtömítéses rendszere stabil gáttal az ablakfalcban. A középtömítés hatékonyan védi az ablak mechanikus részeit a külső hatásoktól. A középtömítéses rendszerek rendelkeznek a legjobb hőszigetelő tulajdonságokkal.

Kiváló betörésvédelem

Már az S 9000 standard kivitele esetében is majdnem lehetettlen a még biztonságosabb kivitel. Ezen felül azonban jelentősen megnehezíti a betörők életét az új S 9000 plus rendszer. A legtöbb betörést egy a tok és a szárny közé betolt csavarhúzóval kisérlik meg az elkövetők, megpróbálva íly módon kiemelni az ablakszárnyat. Itt azonban az új fix gát esetében egy nagyon hatásos akadályba ütköznek.

GEALAN-LUMAXX®

Optimalizát geometria

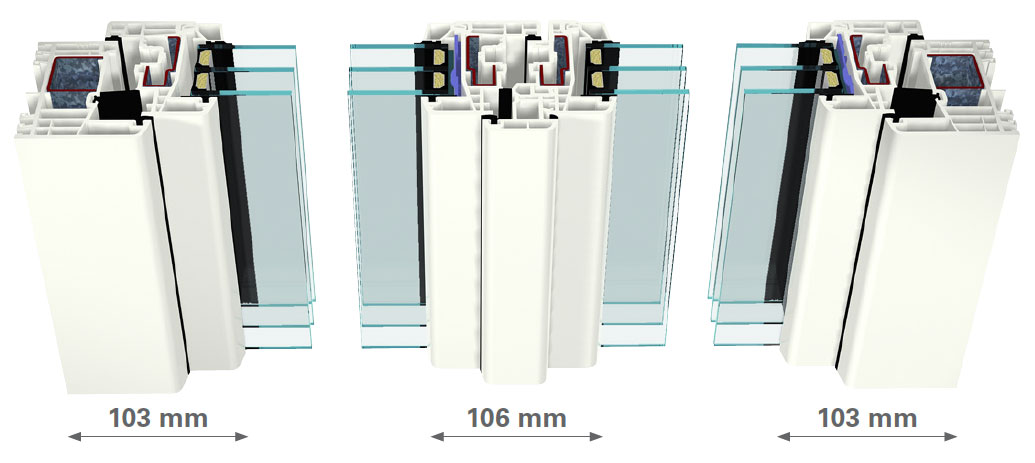

A GEALAN-LUMAXX fejlesztése során a teljes keret geometria optimalizálásra került, ahol a profil szélességeket a minimumra csökkentettük. Mindezek mellett a konstruktőrök a kiegyensúlyozott hőszigetelési és statikai tulajdonságokra ügyelve az alkalmazott vasalatokkal szerelhetöen alakították ki a szerkezetet. A szimmetrikus megjelenésű u.n.“monostulp“ profil a rugalmas gyártást is lehetővé teszi.

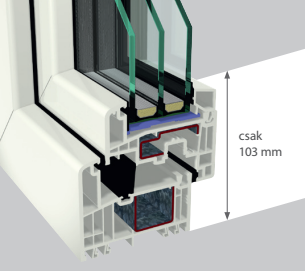

Ěrezhetően kisebb keretarány

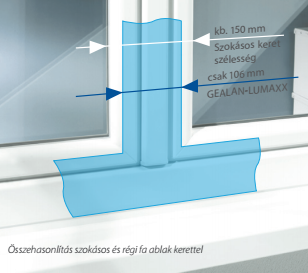

Az összehasonlítás megmutatja, hogy a GEALAN-LUMAXX lényegesen keskenyebb az eddigi keretkombinációknál. Az eddigiekben a kétszárnyú, vagy tokosztós ablakok látszó alkatrész szélessége akár 150 mm is lehetett. Ez nem előnyös, a nagy látszó szélesség zavaró a megjelenésben és kisebb bevilágító felületet, kevesebb fényt tesz lehetővé. Az új rendszerrel végre a keskeny megjelenés megvalósítható, a működést, betörésgátlást nem befolyásolva.

Kompromisszumok nélkül

A keskeny megjelenés ellenére az új szárnyprofil és váltó-profil statikailag nem gyengébb. Mindkettőnél olyan acél merevítő kerül beépítésre, amellyel a szerkezetek 2,3 m ill. színes szerkezet esetén 2,2 m szárny magassággal gyárthatók. Az STV® ragasztott üveg technológia alkalmazásával a szárnymagasság 2,5 m ill. színes szerkezet esetén 2,4 m is lehet.

Optimális hőszigetelés

A legjobb hőszigetelési tulajdonságokkal rendelkező rendszer nem véletlenszerűen, hanem céltudatos fejlesztési munka eredményeként jön létre. Az eredmények önmagukért beszélnek. A különféle számítások kiemelkedő hőszigetelési értékeket eredményeztek. A fejlesztés célja kezdetektől a Uf - 0,92 W/m²K értékű hőszigetelés elérése volt az acélt használó alapkombinációban – vagyis a passzívház-alkalmasság teljesítése. Mindezt a rendszerkialakítás innovatív részleteinek összessége adja.

Ajtók az S 9000 rendszerben

Bejárati ajtók

Továbbiakat olvasni Bejárati ajtók

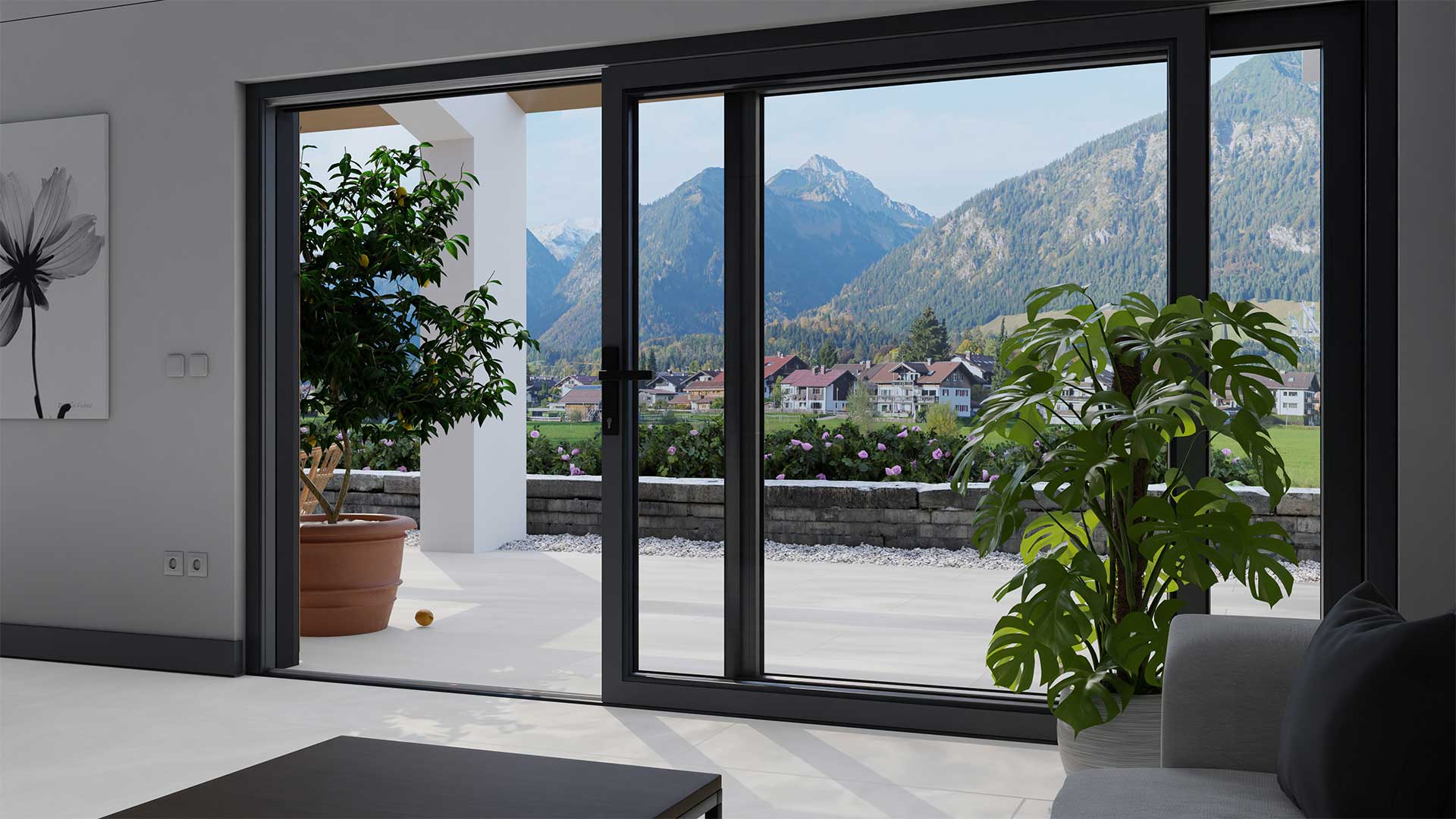

Emelő-toló ajtók

Továbbiakat olvasni Emelő-toló ajtók

Színezés az S 9000 rendszerben

A színes akril réteg kétszer olyan erős, mint a fehér ablakok műanyag felülete. Teljesen ellenáll a karcolásnak és az időjárás viszontagságainak. A selyemmatt, sima és pórusmentes acrylcolor felület nem érzékeny a lerakódó porra és szennyeződésre. Színe nem fakul, nem pattogzik le, nincs szükség kényelmetlen felújító festésre. Az acrylcolor ablakok szinte egyáltalán nem igényelnek karbantartást, és rendkívül könnyen tisztíthatók.

Standard acrylcolor színek

RAL 7015: Palaszürke

RAL 7016: Antracitszürke

RAL 7040: Ablakszürke

RAL 8014: Sepiabraun

Ezüst, a RAL 9007*-hez hasonló

RAL 9005: Deep black

RAL 9016: Traffic white

RAL 7039: Kvarcszürke

DB703*

* Ezenfelül kérjük, vegye figyelembe a „metálszínekre vonatkozó külön megállapodás”-t is.

Realwood - excluzív famintás fóliák

Realwood RAL 5011

Realwood RAL 6009

Realwood RAL 7016

Realwood RAL 7039

Realwood RAL 9001

Realwood RAL 9010

Realwood Ginger Oak

Realwood Honey Oak

Realwood Amaranth Oak

Realwood Weissbach Oak

Ezek a fóliák nem valódi fából készülnek.

Standard dekorok fóliák

Deko RAL 7016 szemcsés - Antracitszürke

Golden Oak

Mahagóni

Mogyorófa

Különleges dekorok fóliák

Platinum Bronze

Winchester XA

Deko RAL 7039 - Kvarcszürke

Deko RAL 9010 - Tiszta fehér

Törpefenyő

Cseresznye

Lápi tölgy

Mogyorófa, natúr

Oregon

Walnuss

Deko RAL 9003 - Brilliáns fehér

Sheffield Oak Light

Metbrush, ezüst

Metbrush, sárgaréz

Monument green

Deco RAL 7021 – Smooth Black Grey

Deco RAL 7012 – Smooth Basalt Grey

Deco RAL 7044 – Silk Grey

Deco RAL 7004 – Smooth Signal Grey

Deco RAL 7012 – Basalt Grey

Deco RAL 5004 – Black Grey

Rustic oak

Black Smooth

Meranti

Csokoládébarna

Feketésbarna, sima

Feketésbarna

Siena PN Noce

Deko RAL 7001 - Ezüstszürke

Deko RAL 5011 - Acélkék

Csíkos duglászfenyő

Deko RAL 6009 - Fenyőzöld

Deko RAL 3005 - Borvörös

Téli duglászfenyő

Deko RAL 7038 - Achátszürke

AnTEAK

Deko RAL 7016 sima - Antracitszürke

Deko RAL 3011 - Barnásvörös

Deko RAL 5007 - Brilliánskék

Deko RAL 9001 - Krémfehér

Tölgy, sötét

Deko RAL 7035 - Világosszürke

Deko RAL 6005 - Mohazöld

Deco RAL 7039 – Smooth Quartz Grey

Tölgy, világos

Referenciák: S 9000

Várostervezés a jövő generációi részére

A spanyolországi Getafe városban megvalósított házépítési projekt keretében 2 lakópark került kialakításra, melyben összesen 153 tágas lakóegység kapott helyet. A Madrid fővárostól délre található Getafe várost nagyléptékű ipari fejlődés és a modern lakóterek iránti fokozott igény jellemzi. A 2 részre osztott igényesen felszerelt lakások minden lakossági réteg igényének megfelelnek.

Továbbiakat olvasni

A felsorolt ingatlanok felújítása

Az épületek egy hamburgi 1910 és 1911 közötti apartmanházak együttese. Az öt emeletes kőműves épületeket a Wilhelmin stílusú házak jellegzetes stílusában építették.

Továbbiakat olvasni

Letölthető anyagok az S 9000 rendszeréhez

Prospektus S 9000 plus

Prospektus GEALAN-LUMAXX®
