Plastikinių langų evoliucija pagal GEALAN


Šiuolaikiniai langai stebina savo charakteristikomis, spalvomis, formomis ir modernių sprendimų bei pritaikymo įvairove.

Jei lygintume plastikinius langus su telefonais, per dešimtmečius nei langų, nei telefonų paskirtis nepasikeitė, bet tiek vienų, tiek kitų savybės šiandien stebina techninėmis charakteristikomis, galimybėmis ir išvaizda.

Plastikinių langų pažanga – kaip nuo laidinio telefono iki išmaniojo: nors nei telefonų, nei langų paskirtis per dešimtmečius nepasikeitė, bet jie yra lyg du skirtingi pasauliai. Šiuolaikiniai langai, kaip ir telefonai, stebina savo techninėmis charakteristikomis bei galimybėmis, spalvomis, formomis ir modernių sprendimų bei pritaikymo įvairove.

Kaip per dešimtmečius keitėsi reikalavimai ir sprendimai esminei langų charakteristikai – šilumos izoliacijai?

Seniai žinoma ir bandymais patvirtinta, jog langų ir durų rėmai, sujungimai tarp jų ar su pastato grindimis ir sienomis yra patys šalčiausi pastato elementai. Palyginus su kitomis pastato konstrukcijomis, būtent langų rėmai yra labiau laidūs šilumai bei garsui, o per langų varstymo ir stiklo tarpines bei montavimo ir sujungimo siūles prarandama daugiausia šilumos ir nukenčia garso izoliacija. Dėl šios priežasties profilių gamintojams tenka spręsti sudėtingus uždavinius norint pagerinti šias charakteristikas.

Sandarumas ir maksimali šilumos izoliacija – esminiai gerų langų požymiai

Tiek ankstesni, tiek dabartiniai PVC langai pasižymi sandarumu, o dėl daugiakamerės profilio konfigūracijos pasiekiami ypatingai geri šilumos ir garso izoliacijos rodikliai. Sandarumas ir šilumos izoliacija apibūdina PVC langų ir durų esmines charakteristikas, o juos nulemia visa eilė konstrukcinių profilių sprendimų:

  • profilio plotis ir geometrija;
  • vidinių kamerų skaičius ir jų konfigūracija;
  • priderinimas optimaliam plieno armuotės naudojimui;
  • sandarinimo tarpinių skaičius ir charakteristikos;
  • galimybė naudoti tam tikro storio stiklo paketus;
  • stiklo paketų įleidimo į profilį gylis;
  • kiti smulkesni patobulinimai.

Tiek anksčiau, tiek dabar kiekvienas langų gamintojas jus užtikrins, kad gamina šiltus langus. Tikėkite, bet paprašykite skaičių, nes jie labai aiškūs ir nesunkiai suprantami – tai viso lango ir atskirų jo dalių (profilių, stiklo paketo) šilumos perdavimo vertės. Šios ir kitos gaminio charakteristikos nurodomos gamintojo deklaracijoje. Langų gamintojai privalo nurodyti visos lango konstrukcijos ir atskirų jo elementų šilumos perdavimo vertes, jos reikalingos langų projektavimui, pastatų energinio naudingumo ekspertams, skaičiuojantiems pastato energinio efektyvumo klasę.

Viso lango šilumines savybes lemia stiklo paketo ir profilių šilumos perdavimo koeficientai, kurie yra nustatomi ir sertifikuojami autorizuotų institucijų standartizuoto bandymo metu. Vertinamas ir stiklus paketo viduje skiriančio rėmelio sudaromas šilumos tiltelis. Tai pastovūs dydžiai, kuriuos kiekvienam gaminio modeliui ar tipui nustato langų gamintojai. Šie dydžiai žymimi:

  • Ug – įstiklintos dalies (stiklo paketo) šilumos perdavimo koeficientas, W/(m2K)
  • Uf – profilių šilumos perdavimo koeficientas, W/(m2K)
  • Ψg arba psi vertė – stiklus pakete skiriančio rėmelio ilginio šilumos tiltelio vertė, W/(m×K)

Žinant šiuos rodiklius ir lango matmenis (įstiklintos dalies plotą, lango rėmo plotą bei stiklo paketo perimetro ilgį), apskaičiuojamas viso lango šilumos perdavimo koeficientas Uw.

Taip pat pagal šiuolaikinius reikalavimus yra įvertinamas ilginių šilumos tiltelių šilumos perdavimo koeficientas aplink langų ir durų angas sienose, bet langų montavimo sprendimų ir privalumų palyginimas reikalauja atskiro straipsnio.

Kad būtų akivaizdi jutiminė lango šilumos perdavimo skaičiaus reikšmė, žinotina, jog senų medinių langų šilumos perdavimo koeficientas Uw yra apie 4-4,8, pirmųjų plastikinių langų buvo apie 1,7 – 1,5 W/(m2K). Dabartinių PVC langų, tinkamų A++ energinės klasės pastatams, Uw yra  0,8  W/(m2K) ir mažiau. Tokiems parametrams pasiekti buvo tobulinami tiek profiliai, tiek stiklo paketai.

Stiklo paketų šilumos ir garso izoliacijos charakteristikos jau seniai ženkliai lenkia profilių charakteristikas. Šiuolaikiniai dviejų kamerų virš 44 mm pločio stiklo paketai, užpildyti inercinėmis šilumą izoliuojančiomis dujomis, su saulės bei šilumos kontrolės selektyviais stiklais, gali pasiekti stiklo paketo šilumos perdavimo koeficientą Ug net iki 0,5 W/(m2K). Keičiant stiklų storį, galima pagerinti garso izoliaciją, o naudojant grūdintą ar laminuotą stiklą – saugumą.

Šilumos izoliacijos reikalavimų langams ir durims pokyčiai

Kaip per dešimtmečius keitėsi langų ir durų Uw vertės, akivaizdžiai galime pamatyti lygindami skirtingais metais privalomas Uw reikšmes:

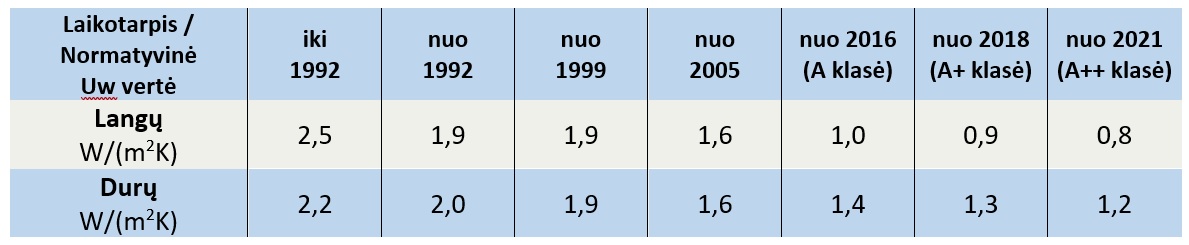

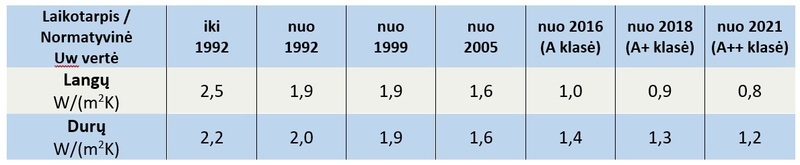

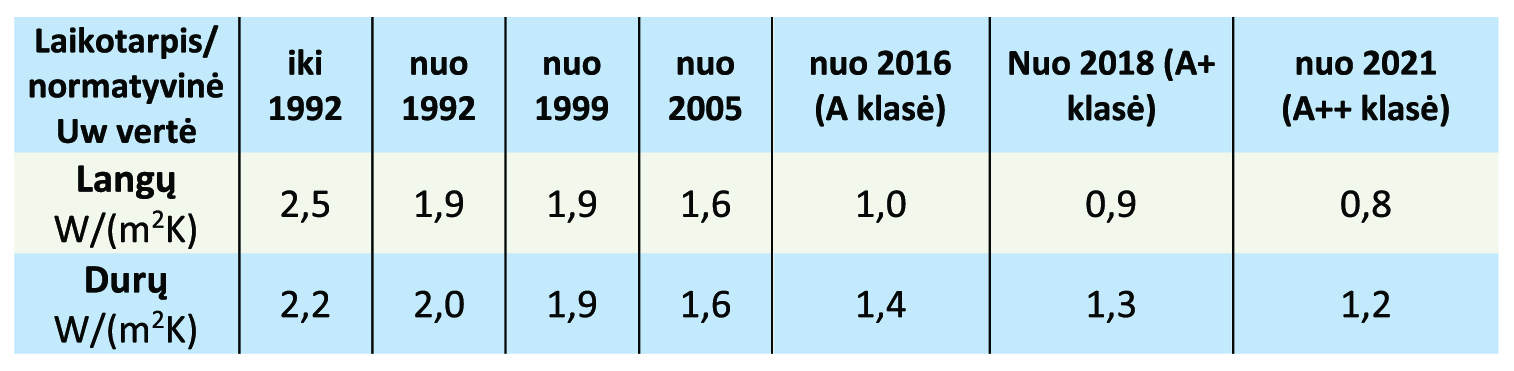

Gyvenamųjų pastatų langų ir durų šilumos perdavimo koeficientų UW vertės W/(m2K) pagal Lietuvos Statybos Techninį Reglamentą (STR 2.01.02:2016).

Langų šilumos izoliacijos rodikliai, kaip minėjome, daugiausia pagerinami tobulinant profilius. Tačiau ir langų dizainas nestovi vietoje, ir įstiklinti plotai didėja, atitinkamai reikalinga geresnė statika, gerėja ir garso izoliacijos rodikliai. Kaip visa tai suderinti su gera langų šilumos izoliacija?

Būdingas pavyzdys būtų PVC langų ir durų profilių gamintojo GEALAN sistemų evoliucija. Šį profilių sistemų gamintoją pasirinkome ne atsitiktinai. GEALAN profiliai gaminami jau daugiau nei 50 metų ir būtent šis vokiečių koncernas buvo vienas pirmųjų, iš karto po nepriklausomybės atgavimo, pradėjęs tiekti PVC profilius į mūsų regioną. 1997 metais koncernas įsteigė savo atstovybę ir pradėjo gaminti profilius Lietuvoje. Šiandien GEALAN BALTIC yra vienintelė tokio pobūdžio gamykla Baltijos šalyse ir viena didžiausių gamyklų šiaurės Europoje. Kadangi įmonė yra pasaulinio koncerno dalis, joje nuolat atnaujinamos technologijos, ją vieną iš pirmųjų pasiekia PVC langų inovacijos, kurios ilgainiui tampa visos rinkos standartu.

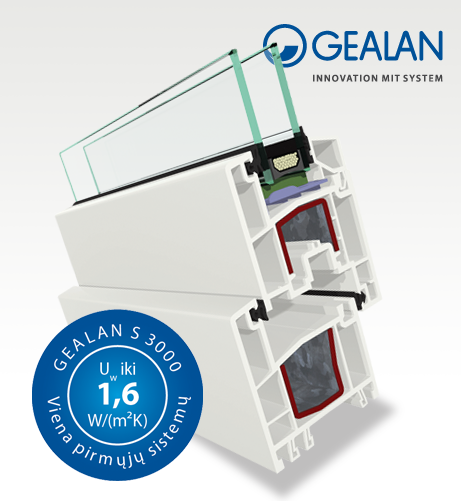

Pirmosios profilių sistemos, atsiradusios Lietuvoje devyniasdešimtųjų metų pradžioje, buvo siauros ir turėjo tik kelias vidines kameras. GEALAN S 3000 - viena pirmųjų profilių sistemų plačiai naudotų 1995-2004 metais, kuri tapo mūsų regiono standartu. Sistema turėjo 62 mm montavimo plotį, 3 vidines kameras, profilio šilumos perdavimo koeficientas Uf siekė 1,6 W/(m2K), o su tuo laiku naudojamu vienos kameros 24 mm storio stiklo paketu galėjo pasiekti tais laikais įspūdingą viso lango šilumos perdavimo koeficientą: Uw – apie 1,6 W/(m2K).

Laikas bėgo, rinkos poreikiai didėjo, sistemos evoliucionavo ir, nors reikalavimai langų ir durų šilumos izoliacijos rodikliams ženkliai pasikeitė tik 2005 metais, bet jau du tūkstantųjų pradžioje buvo pradėtos naudoti platesnės, penkių ir daugiau kamerų profilių sistemos, kurios buvo žymiai šiltesnės nei prieš tai naudotos sistemos ir, svarbiausia, leido montuoti kelių kamerų virš 30 mm pločio stiklo paketus.

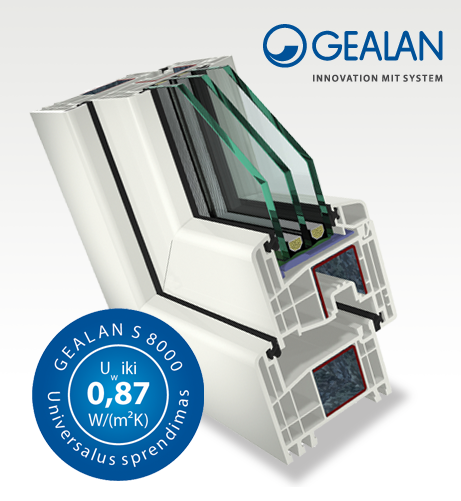

GEALAN S 8000 sistema, kuri Baltijos šalyse buvo pradėta naudoti 2004 metais, visiškai pakeitė iki tol vyravusį rinkos standartą. Ši sistema per daugiau nei 15 metų tapo bene populiariausia Baltijos šalių regione ir yra dar vis plačiai naudojama iki šiol. Palyginus su kitomis septyniasdešimt kelių milimetrų pločio sistemomis, šis 74 mm pločio ir 6 kamerų tikslingai sukonstruotas sprendimas leidžia naudoti net iki 46 mm storio šiltus stiklo paketus, o profilio šilumos perdavimo koeficientas Uf siekia net 1,2 W/(m2K). Visa tai leidžia pasiekti mažesnį nei 1,0 W/(m2K) viso lango šilumos perdavimo koeficientą Uw, o tai jau atitinka A+ klasės pastatams keliamus reikalavimus.

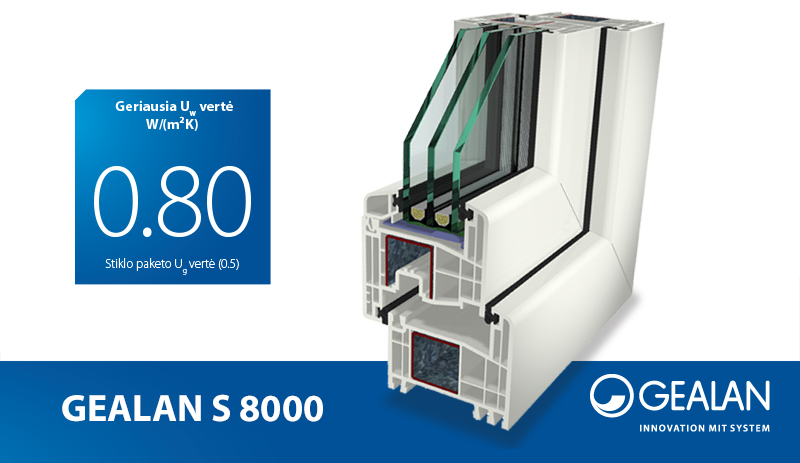

GEALAN S 8000 profilių sistema pradėta naudoti 2004 metais

Prasidėjus 2008 metų krizei visoje Europoje, energijos taupymo aktualumas didėjo su kiekviena diena. Nors dar nebuvo pastatų energinių klasių, bet energiškai efektyvių, taip vadinamų pasyviųjų namų tendencijos ir mados pasiekė ir mūsų regioną, energinis efektyvumas reikalavo dar šiltesnių langų sprendimų. Stiklo paketai dar daugiau praplatėjo, juose pradėti naudoti dar efektyvesni sprendimai, bet didžiausias dėmesys buvo skirtas profilių patobulinimui.

Bandymai didinti vien profilio plotį ir jo vidinių kamerų skaičių nedavė ženklaus pagerinimo, bet 2012 metais GEALAN konstruktoriai pristatė naująją GEALAN S 9000 profilių sistemą, kurį vėl nustebino visą Europos rinką ir tapo šių dienų standartu. Ši 6 kamerų ir iki 83 mm padidinta profilių sistema ne tik leidžia montuoti dar didesnius ir platesnius stiklo paketus (net iki 54 mm), bet ir turi konstrukcinių sprendimų, kurių nebuvo ankstesnėse profilių sistemose. Papildoma vidurinė sandarinimo tarpinė, einanti visu rėmo perimetru, ne tik ženkliai pagerina šilumos ir garso izoliaciją, bet ir didina lango saugumą bei tarnavimo laiką, nes saugo varstymo ir rakinimo mechanizmus nuo įvairių išorės poveikių.

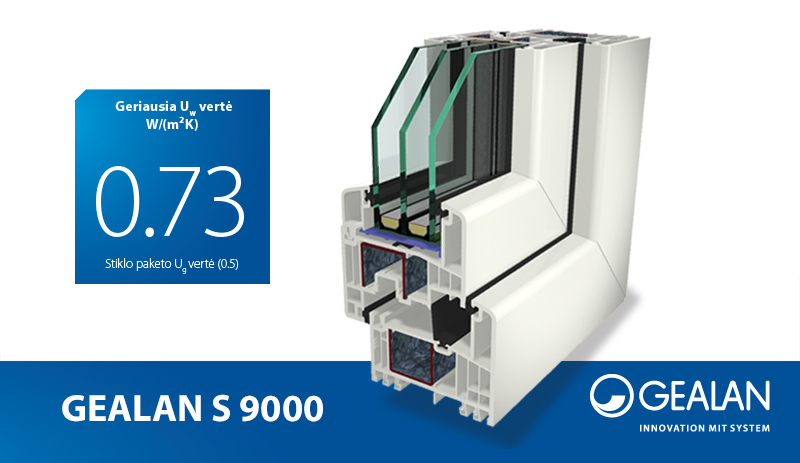

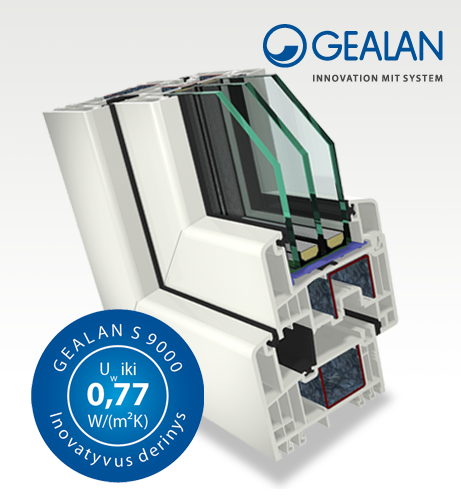

GEALAN S 9000 profilių sistema tapo šių dienų standartu

Šilumos izoliacijos pagerinimą sąlygoja ir gilesnis stiklo paketo įleidimas į rėmą, taip sumažinami stiklo paketo rėmelio ilginio šilumos tiltelio sukuriami šilumos nuostoliai. Standartinių GEALAN S 9000 sistemos profilių kombinacijų perdavimo koeficientas Uf siekia 0,96 W/(m2K) baltiems ir 0,89 W/(m2K) spalvotiems langams (profilių kombinacija GEALAN-FUTURA®), o tai leidžia pasiekti mažesnį nei 0,8 W/(m2K) lango šilumos perdavimo koeficientą Uw, kuris atitinka energetiškai efektyvių (pasyviųjų) namų reikalavimus, taip pat ir nuo 2018 metų pradžios įsigaliojusius naujiems A+ ir A++ klasės pastatams keliamus reikalavimus.

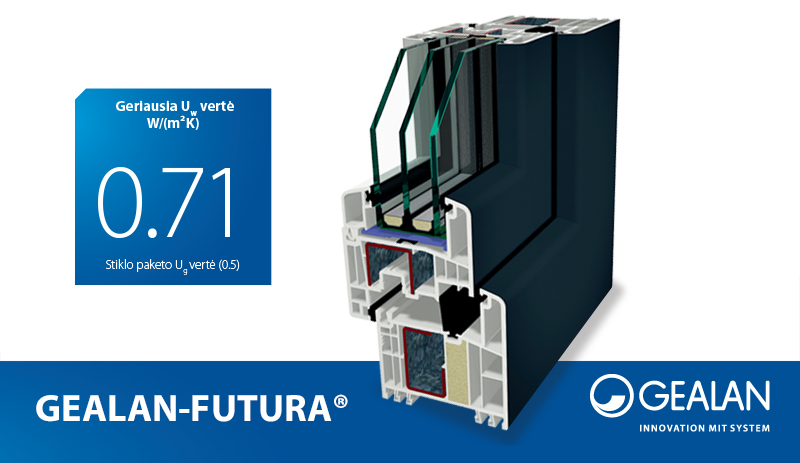

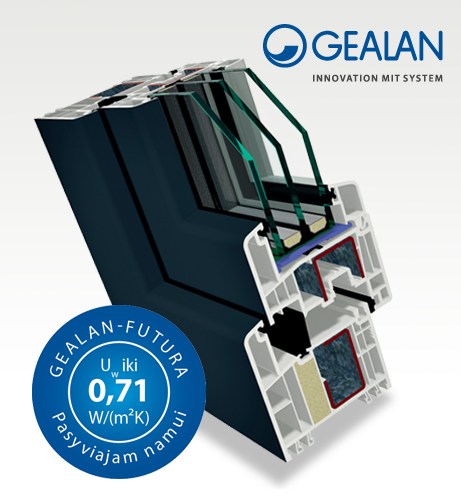

GEALAN S 9000 sistema ir jos profilių kombinacija GEALAN-FUTURA tenkina A+ energinio efektyvumo ir pasyviųjų namų standartus

GEALAN pirmasis iš PVC profilių sistemų kūrėjų 2016 metais pristatė PVC langų ateities sprendimą. Tai naujoji GEALAN-KUBUS® sistema, kuri, be ypač modernaus dizaino sprendimų, tokių kaip ypač siauras matomo rėmo plotis bei paslėpta ir iš išorės nematoma varčia, sutapdintos išorinės ir vidinės plokštumos be stiklajuosčių, pasiekė ir įspūdingus šilumos izoliacijos rodiklius.

GEALAN-KUBUS® profilių šilumos perdavimo koeficientas Uf siekia net 0,88 W/(m2K), o su šiuo metu rinkoje efektyviausiais stiklo paketais, kurių šilumos perdavimo koeficientas Ug siekia 0,5 W/(m2K), leidžia pasiekti 0,68 W/(m2K) lango šilumos perdavimo koeficientą Uw. Toks rodiklis atitinka naujiems A++ klasės pastatams keliamus reikalavimus. Kad pasiektų šį rodiklį ir pagerintų funkcinius bei estetinius parametrus, GEALAN konstruktoriai panaudojo visą savo patirtį ir tai atsispindi kiekvienoje šios sistemos detalėje. Naudojamos visos iki šiol sukurtos GEALAN inovacijos ir, jei kitose sistemose jas galima pasirinkti papildomai, šių profilių sistemoje jos įtrauktos jau į bazinę komplektaciją.

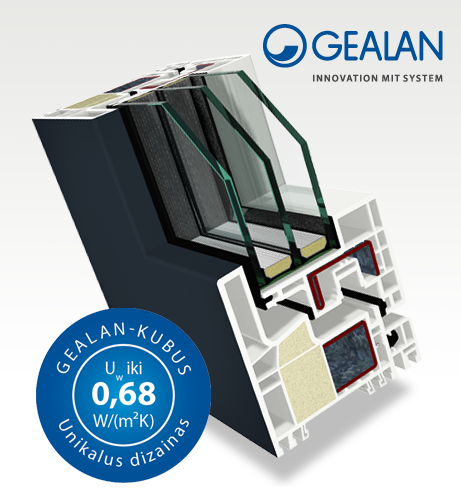

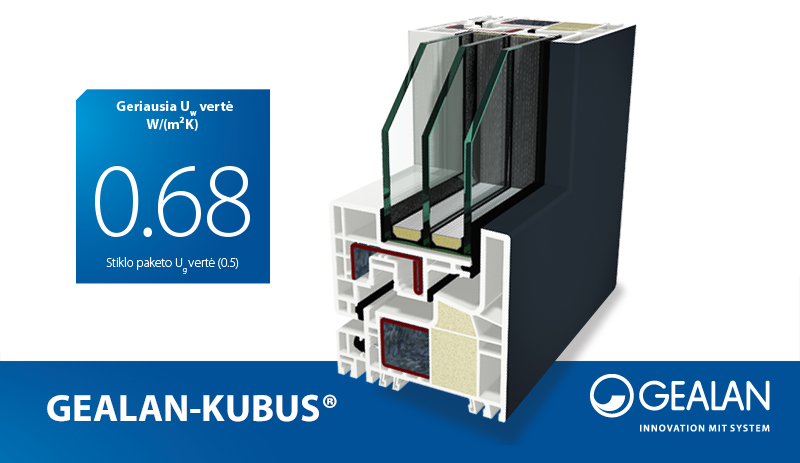

GEALAN-KUBUS® – tikra revoliucija PVC langų rinkoje. Ypač modernaus dizaino ir ypatingai šilta sistema atitinkanti naujų A++ klasės pastatams keliamus reikalavimus

Didelę įtaką plastikinių langų evoliucijai daro ir sparčiai modernėjanti pastatų architektūra. Be vis griežtėjančių techninių reikalavimų iškyla būtinybė langų dizainą priderinti prie šiuolaikinių statinių dizaino. Todėl GEALAN, kurdama naujas, ar tobulindama jau turimas profilių sistemas, nuolat atsižvelgia į besikeičiančius architektūros poreikius. Jeigu amžiaus pradžioje dominavo platūs, aptakūs langų rėmai, tai šiuo metu yra priešingai – langų rėmai turi būti minimalistiškai griežti, kampuoti ir siauri. Be to šiuolaikinei architektūrai būdingi dideli langų elementai, kuriais siekiama sukurti šviesių ir didelių erdvių įspūdį. Net renovuojant saugomus statinius pageidaujama siauresnių rėmų, taip siekiant išlaikyti precizišką istorinių langų formą.

Pirmoji pasiaurinto rėmo profilių sistema GEALAN-LUMAXX® yra sukurta GEALAN S 9000 sistemos pagrindu. GEALAN-LUMAXX® sistemos profiliai yra žymiai siauresni nei iki šiol langų gamybai naudotos rėmų konstrukcijos. GEALAN S 9000 sistemos profilių kombinacija GEALAN-LUMAXX® sprendimas leidžia gerokai sumažinti matomo rėmo plotį, dėl ko net 25 proc. padidėja lango stiklo plotas ir todėl į vidų patenka daugiau šviesos. Nors kuriant šią profilių kombinaciją siauras matomo rėmo plotis buvo prioritetu, tačiau nuo to nenukentėjo šilumos izoliacijos ir konstrukcijų statikos charakteristikos. Abiejose profilių kombinacijose naudojama tvirta plieno armuotė leidžia gaminti dideles langų konstrukcijas: iki 2,30 m aukščio baltos spalvos, iki 2,20 m aukščio spalvotas langų konstrukcijas. Derinant su stiklo klijavimo visu perimetru technologija STV®, galima gaminti ir dar didesnius langų ir durų konstrukcijų elementus (net iki 2,50 m aukščio baltos spalvos, o spalvotus iki 2,40 m). GEALAN-LUMAXX® sistemos profilių šilumos perdavimo koeficientas Uf siekia 0,99 W/(m2K), o lango šilumos perdavimo koeficientas Uw – 0,71 W/(m2K). Be to reikia paminėti, kad vientisa ir siaura lango konstrukcija matomo rėmo ir varčios bei statramsčio srityse yra nepamainoma renovuojant istorinio paveldo statinius.

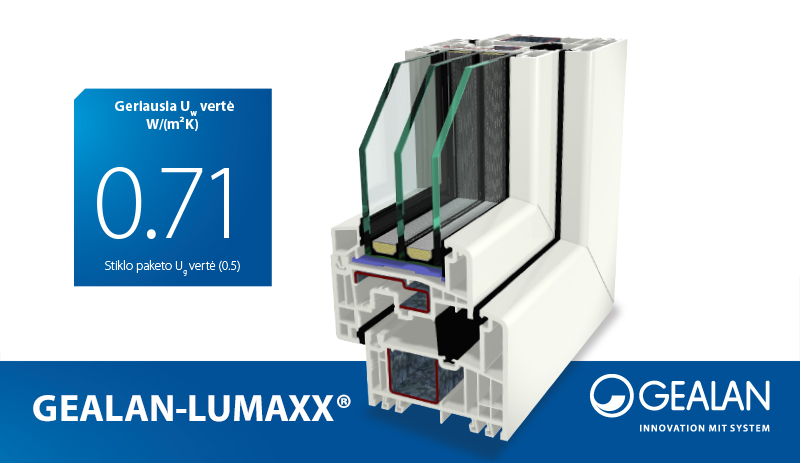

GEALAN-LUMAXX® – siaura S 9000 sistemos profilių kombinacija

Modernus dizainas, maksimaliai didelis stiklo plotas lango konstrukcijoje ir, be abejo, puikūs techniniai rodikliai buvo tos kertinės kryptys, kurių laikėsi GEALAN, kuriant neseniai rinkai pristatyta PVC langų profilių sistemą GEALAN-LINEAR®. Tiesių linijų, kampuotos ir griežtos langų formos su 4°nuolydžio profilių sistema GEALAN-LINEAR® orientuotos į minimalistinį modernios architektūros stilių. Kampuotos stiklajuostės iš vidinės lango pusės išlaiko suderintą kampuotą konstrukcijos braižą. Matoma rėmo dalis yra siaura, todėl ir profilio paviršiaus plotas yra mažas, o stiklo dalis – maksimali, taip atveriant kuo didesnes erdves saulės šviesai. Tokiu būdu kuriamas ne tik modernus pastato dizainas, bet ir vertė patalpose dirbantiems ir gyvenantiems žmonėms. Tokios griežtos linijinės formos ir siauri profiliai 74 mm sistemų klasėje yra naujovė, kurios laukė ir jau teigiamai įvertino tiek architektai, tiek statytojai.

Sistema suderinta su kitomis 74 mm montavimo pločio sistemomis, todėl galima naudoti platų esamų papildomų profilių asortimentą ir daugybę esamų sisteminių sprendimų. Viena tokių – moderni slankiųjų konstrukcijų sistema GEALAN-SMOOVIO®.

74 mm pločio profilių sistema GEALAN-LINEAR® pasižymi labai geromis šilumos izoliacijos savybėmis, kurias palaiko šešios kameros rėme ir penkios kameros varčioje. Moderni centrinė tarpinė nepraleidžia šilumos srauto iš vidaus į lauką, o šaltas oras ir drėgmė nepatenka į vidų.

Puikias sistemos šilumos izoliacijos savybes išbandė Rosenheimo IFT institutas: patvirtinta geriausia sistemos profilio šilumos izoliacijos vertė siekia Uf= 1,0 W/(m²K); net naudojant standartinius 2,0 mm plieno armuotės profilius galima pasiekti puikią Uf = 1,1W/(m²K) vertę. Visa tai leidžia pasiekti net 0,76 W/(m2K) viso lango šilumos perdavimo koeficientą Uw, o tai jau atitinka A++ klasės pastatams keliamus reikalavimus. Profilio geometrija leidžia stiklinti naudojant iki 48 mm storio stiklo paketus, o pasitelkus inovatyvią stiklinimo technologiją STV® – net iki 50 mm storio stiklo paketus. Tai akivaizdžiai rodo, kad tenkinami ne tik dabartiniai, bet ir būsimi rinkos reikalavimai.


GEALAN-LINEAR® – harmoningas dizaino ir funkcionalumo derinys

Aptarėme šiluminius PVC langų parametrus, kaip jie pakito ir kokias aukštumas pasiekė, ir tai, kad ne mažiau keitėsi ir PVC langų išvaizda, tiksliau detalės, kurios kuria langų vaizdą. Šiandien plastikiniai langai gali atrodyti ne tik kaip mediniai, bet ir kaip metaliniai arba netgi primenantys berėmes stiklo fasado konstrukcijas. Spalvų įvairovė, rėmo plotis, konstrukcijos dydis ir forma gali būti eksterjero puošmena, išskirtine detale fasade. Neaptarėme terasų stumdomųjų sistemų patobulinimų – dabar jos kaip tikros „stiklo sienos“ ne tik lengvai stumdomos, šiltos, išskirtinai sandarios ir lengvai valdomos, bet ir stebina stiklo plotų dydžiais.

Daugelis turbūt pagalvos, ar liko erdvės tolimesniam langų tobulinimui? GEALAN konstruktoriai mano, kad langai iš tiesų vejasi telefonus – tampa išmaniaisiais jau tiesiogine prasme. Jei langų ir durų varstymo automatikos integravimas, slenksčių nebuvimas gerina jų naudojimo bei judėjimo patogumą, tai ateities langai įgaus dar daugiau funkcijų – į langus integruota besikeičianti stiklo skaidrumo ar vaizdo perdavimo funkcija, įvairūs davikliai profiliuose ir stiklo pakete, sujungti su pastato valdymo sistema pavers langus ir duris pilnavertėmis išmaniųjų namų dalimis.

Tad iš tiesų, teigti, kad PVC langai XXI amžiuje ištobulėjo kaip telefonai – ne per drąsu.


Daugiau informacijos bei GEALAN langų ir durų konstrukcijų gamintojus Lietuvoje galima rasti www.gealan.lt/gamintojai

Straipsnis publikuotas portale www.asa.lt
