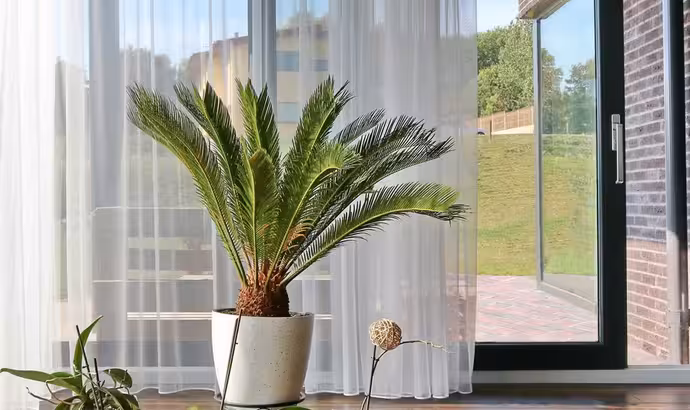

Stumdomos terasos durys ir stumdomi langai


Terasos durys šiandien tampa neatskiriama net ir ekonominės klasės būsto dalimi.

Plačios terasų durys yra neatskiriama šiuolaikinio būsto dalis ir dalis jo vertės. Jos turi būti gerai izoliuojančios šilumą ir garsą, sandarios, lengvai valdomos ir saugios.

Visas šias savybes suderinti viename gaminyje - nelengvas uždavinys. Dideli stikliniai paviršiai užtikrina gerą savijautą ir suteikia elegancijos. Stumdomų didelio ploto langų ir durų konstrukcijų sprendimai ne tik turi sukurti modernų vaizdą, bet ir suteikti didesnį natūralios šviesos srautą, erdvei - optimalų panaudojimą, vidaus ploto taupymą, užtikrinti energinį efektyvumą ir saugumą.

Iki šiol mūsų daugiabučių projektuotojai ir investuotojai neįvertino papildomo terasos ploto svarbos, nors vartotojai pasiryžę už ją mokėti. Tą rodo Skandinavijos šalių pavyzdys - nepaisant ne itin palankaus klimato, daugelis butų, netgi didmiesčių centre, turi terasas. Pas mus jas labiausiai vertina nuosavų namų statytojai, kurie paprastai savo būsto be terasos neįsivaizduoja. Juk vasarą norisi, kad namo vidus ir laukas nebūtų atskirti, kad terasa taptų kambario dalimi. Tam tikslui  dažnai projektuojami didelio ploto, kone per visą sieną, vitrininiai langai. Stiklinės atitvaros su terasos durimis tampa neatskiriama netgi ekonominės klasės šiuolaikinio privataus namo dalimi, nekalbant apie prabangesnius namus. Tačiau šaltuoju metų laiku stiklinė atitvara neturi tapti vieta, per kurią skverbiasi šaltis, ji turi neišleisti šilumos, bet atverti vaizdus ir įleisti kuo daugiau saulės šilumos bei šviesos. Tas pats pasakytina ir apie terasos duris. Kad funkcionuotų visi prieštaringi šios atitvaros veiksniai, įprastinių durų konstrukcijų nepakanka, nors ne vienas statytojas mano, kad šioje lango -durų konstrukcijoje viskas labai paprasta. Už išorinio paprastumo slypi gana sudėtingi dalykai, kuriuos pravartu žinoti iš anksto ir įvertinti.

Ką reikia žinoti apie terasos langų ir durų konstrukcijas?

Lango dalis, kuri neatsidaro ir yra nevarstoma, dėl didelio įstiklinto ploto paprastai vadinama vitrina, matyt, dėl panašumo į parduotuvių vitrinas. Jos plotas būna gerokai didesnis už įprastinių langų plotą, todėl visų pirma reikia įvertinti, kad įstiklintas plotas nėra laikančioji konstrukcija ir negali perimti sienos apkrovų. Nepaisant to, kad vitrina su durimis neišsiklaipytų dėl savo svorio,  labai svarbi lango konstrukcijos statika. Tam šios konstrukcijos profiliai yra armuojami, armavimo lygį turi nustatyti langą projektuojantis specialistas. Terasos lango-durų atitvara yra maždaug 6-8 kartus laidesnė šilumai negu sienos konstruktyvas. Tą reikia įvertinti skaičiuojant namo šilumos nuostolius.

Taip pat žinotina, kad didžiausi šilumos nuostoliai patiriami ne per stiklo paketą, o per langų ir durų rėmus, varčias bei angokraščius. Kuo didesnis įstiklintas plotas, tuo platesnių, tvirtesnių reikia rėmų, tuo didesni šilumos nuostoliai. Apie tai planuojant virininį langą irgi verta prisiminti ir subalansuoti galimus šilumos nuostolius bei įstiklintą plotą. Taip pat reikia įvertinti ir saulės šilumos pritekėjimą - įskaičiuoti į namo šiluminį balansą šaltuoju metu ir įvertinti, ar nebus per karšta vasarą, ar reikia vėsinimo, apsaugos nuo saulės priemonių ir kokių.

Taigi, terasos langų ir durų konstrukcija - komfortiška, gražu, bet iki grožio būtina atlikti namų darbus: tinkamai suprojektuoti langą, pasirinkti tinkamas duris ir kokybiškai juos pagaminti bei sumontuoti. Langų ir durų gamintojai, atsižvelgdami į gamybines nuorodas, technologijas, skaičiavimus ir bandymus, gali pasiūlyti užsakovui atitinkamų dydžių konstrukciją.

Kaip teisingai pasirinkti terasos duris?

Terasos durų pasirinkimą turėtų lemti objekto, kuriame jos bus sumontuotos specifika. Reikia įvertinti:

  • numatomų patalpų, terasos paskirtį ir naudojimo intensyvumą,
  • numatytos angos dydį ir erdvę aplink ją,
  • slenksčio aukščio svarbą,
  • kas naudos duris: vaikai, pagyvenę žmonės ir t.t.,
  • ar yra vietos, kur galima būtų atidaryti ar nustumti varčią,
  • ar yra vietos įrengti vitriną šalia varstomos dalies.

Jei vietos nėra pakankamai daug, geriau tinka sulankstomos „armonikos" tipo durys. Joms vietos reikia mažiau, bet, kaip ir įprastoms durims, reikia erdvės durų atidarymui. Atverčiamai į vidų ir į šoną nustumiamai PSK durų sistemai reikia erdvės vidinėje pusėje tiek, kiek išsikiša atidaryta varčia ir visos varčios sustumtos į vieną vietą viename gaminio šone.

Terasos durų tipai

Terasos durys - jautri stiklinės atitvaros dalis, nes jos turi atlaikyti dažną varstymą, vėjo ir svorio apkrovas, tuo pačiu turi būti sandarios ir šiltos.

PVC langų ir durų profilių gamintojas GEALAN yra sukūręs profilio sprendimus visiems terasos durų tipams. Terasos durys skiriasi varstymo būdu ir mechanizmais, turi slenkstį arba gali būti be jo, taip pat skiriasi šilumos bei garso izoliacijos parametrais.

Paprastos balkono tipo durys - BT (vok. Balkon Türen). Varčia atsiverčia, yra slenkstis iš rėmo profilių. Jei reikia didesnių matmenų šio tipo durų, reikalingos papildomos pertvaros. Balkono durys masyvesnės ir sunkesnės nei langų konstrukcijos.

Įėjimo į namą tipo durys - HT (vok. Haus Türen). Jos dar masyvesnė konstrukcijos nei balkono durys, nes varčios profiliai su armuojančiu metalu viduje yra platūs, bet slenkstis yra žemas. Didesnių matmenų šio tipo durims irgi reikalingos papildomos pertvaros, dėl to nukenčia jų šiluminė charakteristika.

Lengvos slankiojančios durys - ST (vok. Schiebe Türen). Pagrindinė jų funkcija - atitverti stiklu erdvę, todėl jos lengvos, turi minimalius šilumos izoliacijos parametrus. Iš esmės tokio tipo durys populiarios ir naudojamos tik šilto klimato šalyse.

Dalimis sulankstomos arba armonikos tipo durys - FST (vok. Falt Schiebe Türen). Jos gaminamos iš standartinių langų ir durų profilių. Nors atskirų sulankstomų dalių matmenys nedideli, bet tokia sistema gali užimti visą sieną, lankstymas gali būti į vieną ar abi puses. Sulanksčius duris į vieną ar kitą pusę, išėjimą į terasą galima visiškai atverti, ko negalima padaryti su jokia kita sistema.

Sulankstomos durys itin patogios kavinių, viešbučių terasose. Konstrukcija nėra labai lengva, bet tokiose vietose jų ir nereikia dažnai lankstyti, paprastai jos atveriamos visai dienai. Galimas maksimalus tokios konstrukcijos ilgis vienoje rėmo konstrukcijoje yra iki 4 m, aukštis - iki 2,4 m. Jas uždarius bus matyti daug profilių, konstrukcijos slenkstis gaminamas iš to paties rėmo profilio. Dėl daugelio sujungimų šiek tiek nukenčia sandarumas, garso izoliacija ir šiluminiai parametrai. Planuojant tokio tipo duris žinotina, kad sulankstymui reikia nemažai vietos šalia durų.

Atverčiamos į vidų ir į šoną nustumiamos durys - PSK (vok. Parallel Schiebe Kipp Türen). Jos gaminamos iš standartinių langų ir durų profilių, viena gaminio dalis yra fiksuota ir nejudanti, kita - atverčiama ir stumdoma. Stumdomos dalies matmenys  nėra dideli, galimas maksimalus fiksuotos ir stumdomos dalių plotis vienoje rėmo konstrukcijoje yra 4 m, aukštis - 2,4 m.

Durys turi iš tų pačių profilių gaminamą slenkstį. Varstymas nėra toks sudėtingas kaip FST durų, bet ir ne toks paprastas kaip HST tipo terasos durų, todėl geriausiai tinka ne itin plačioms terasos durims.

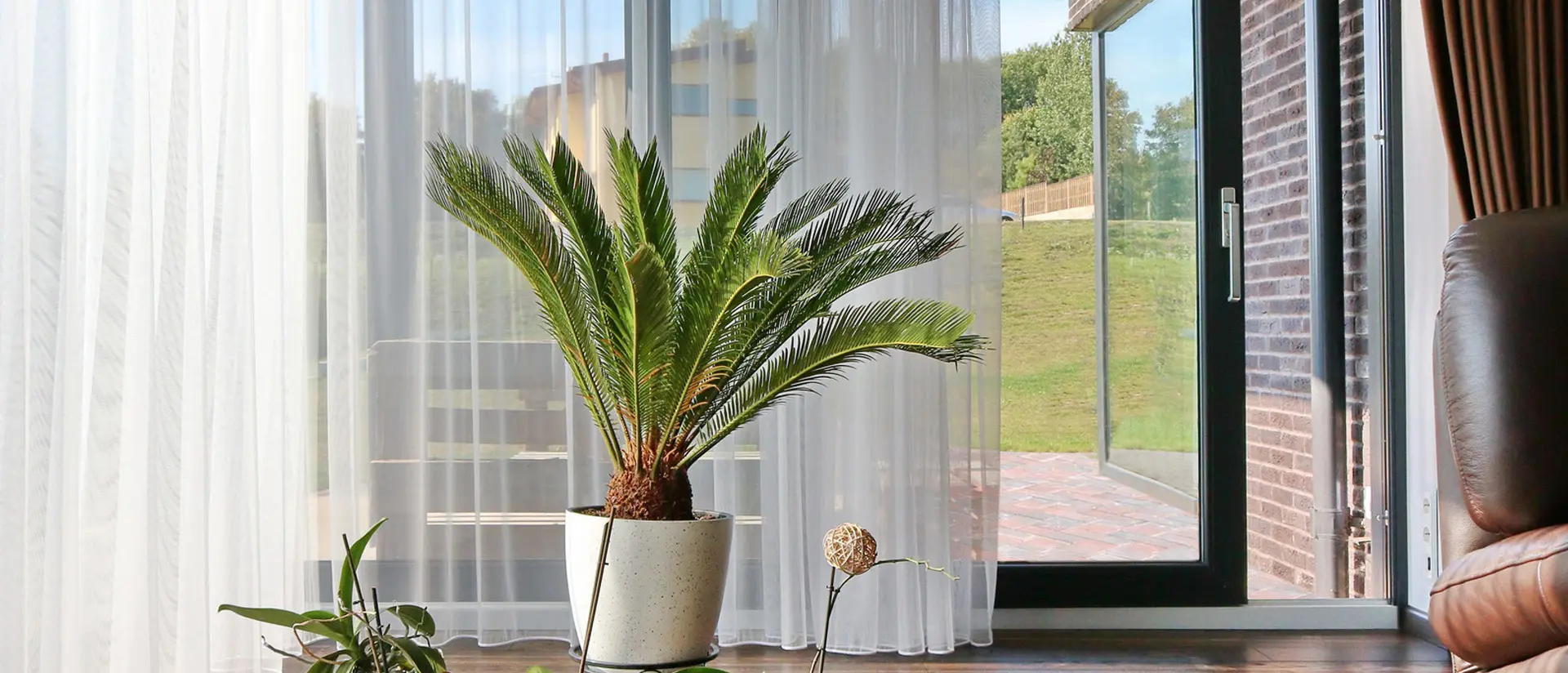

Pakeliamos ir nustumiamos durys - HST (vok. Hebe Schiebe Türen). Šios durys truputį pasikelia rėmo konstrukcijoje į viršų ir labai lengvai nusistumia į šoną. Jos gaminamos iš specialių šiai sistemai skirtų profilių, turi platų rėmą, masyvias varčias ir, lyginant su kitų tipų durimis, gali būti didesnių matmenų. Galimas maksimalus tokios konstrukcijos plotis vienoje rėmo konstrukcijoje yra 6,5 m, aukštis - 2,6 m.

Šio tipo terasos durims naudojamas specialus slenkstis (užsakomas kartu su varstymo mechanizmu), kurį galima įmontuoti į grindis, t.y. visiškai paslėpti, todėl išėjime į terasą nėra jokio slenksčio, jokių apribojimų judėjimui. Durų varstymo mechanizmas valdomas ypač lengvai, šilumos izoliacijos rodikliai yra pagerinti.

Anksčiau buvo neįmanoma pasiekti, kad terasos durys atitiktų pasyviųjų ir A+ energinės klasės namų reikalavimus, bet GEALAN sukūrė sistemą S 9000. Šiluminiai GEALAN HST tipo S 9000 sistemos parametrai yra vieni geriausių rinkoje - retai kas gali pasiūlyti 6,5 m pločio lango ir durų sistemą, turinčią pasyviojo namo parametrus. GEALAN gamintojai garantuoja, kad profilių šilumos koeficientas Uf yra ne didesnis nei 1,3 W/m²K, o lango Uw galima pasiekti net 0,77 W/m²K, kai stiklo paketo Ug reikšmė lygi 0,5 W/m²K ir jame naudojamas TGI-Spacer rėmelis.  Prie itin gerų šilumos ir garso izoliacijos parametrų prisideda didelis varčios profilio storis (82,5 mm), varčios profiliuose esančios 6 vidinės kameros, iki 26 mm padidintas stiklo paketo įleidimo į profilį gylis. Šilumos izoliaciją galima pagerinti viduriniąją konstrukcijos profilių kamerą užpildant šilumą izoliuojančiomis putomis pagal unikalią GEALAN-IKD® technologiją, kai profiliai jau gamykloje užpildomi izoliuojančiomis putomis.

Garantuota statika, laidumas šviesai ir modernus dizainas

Dideli GEALAN S 9000 stiklo plotai ir žemas slenkstis vizualiai panaikina barjerą tarp lauko ir vidaus. Siauras stiklinimo profilis ne tik suteikia visai konstrukcijai lengvumo ir elegancijos, bet ir praleidžia daugiau šviesos. Tačiau labai svarbu, kad didelis langas ir durys neišsikraipytų ir nepriekaištingai funkcionuotų ilgus metus.

GEALAN S 9000 pakeliamos-nustumiamos durys gaminamos iš specialiai sustiprintų profilių, su didesniu kamerų skaičiumi. Durų staktoje sumontuoti du lygiagretūs armatūros profiliai atskirose kamerose, kurie atskiria standumo elementus ir lemia didesnį durų tvirtumą bei pagerintą šilumos izoliaciją.

GEALAN naudoja unikalią GEALAN-STV® stiklinimo technologiją, kai varčia visu perimetru yra padengiama atitinkamų matmenų ir storio klijuojama juostele, kuri priklijuoja stiklo paketą prie varčios. Taip įklijuotas stiklo paketas sutvirtina visą konstrukciją ir padidiną jos statiką. Naudojant GEALAN-STV® klijavimą, duris ir langus galima stiklinti trigubu 54 mm pločio stiklo paketu (nenaudojant GEALAN-STV® - iki 52 mm pločio stiklo paketu).

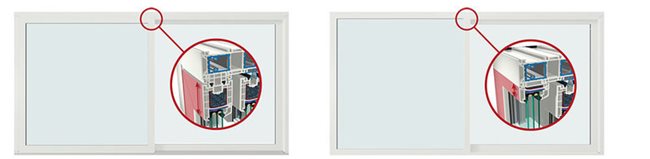

Tiek šiluminiams parametrams, tiek šviesos patekimui svarbus yra varčios ir rėmų plotis. GEALAN HST S 9000 sistemos DESIGN variante nevarstomos dalies rėmas yra dvigubai siauresnis už standartinį varčios rėmą. Rezultatas - šviesos į patalpą patenka žymiai daugiau nei įprasta, o šilumos izoliacijos rodikliai dar geresni.


Kad į patalpą patektų daugiau šviesos ir erdvės įspūdis būtų stipresnis, lango rėmai turi būti siauri. GEALAN HST S 9000 lango-durų sistemoje DESIGN nevarstomos dalies rėmas yra dvigubai siauresnis už standartinį varčios rėmą.

GEALAN S 9000 pakeliamos-nustumiamos durys, kaip ir visi kiti GEALAN gaminiai, gali būti ne tik baltos spalvos. Profiliai gali būti laminuoti medieną imituojančia ar pasirinktos spalvos plėvele. Laminuoti galima vidinę, išorinę arba abi profilio puses. GEALAN taip pat turi kelis specialius profilių išorės padengimo sprendimus: profilius, pagamintus pagal unikalią ACRYLCOLOR technologiją ir specialius aliuminio antdėklus. Abu sprendimai turi nenuginčijamų privalumų ir praktiškai nėra jokių apribojimų dėl spalvų pasirinkimo.

Gali kilti klausimas ar darinėti tokias duris nėra sunkus darbas? Pakeliamos-nustumiamos GEALAN HST S9000 durys valdomos labai lengvai. Jas uždaryti ar atidaryti nesunku net viena ranka.

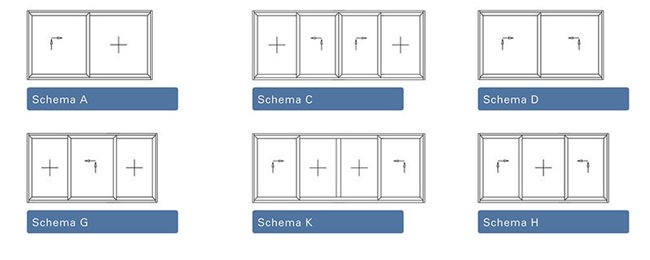

GEALAN-HST-stumdomu-duru-varstymo-variantai.jpgGalimos GEALAN S 9000 HST durų varstymo schemos.

Dideli stiklo plotai ir žemas slenkstis vizualiai panaikina barjerą tarp lauko ir vidaus, o siauras stiklinimo profilis ne tik suteikia visai konstrukcijai lengvumo ir elegancijos, bet ir praleidžia daugiau šviesos, tai ypatingai svarbu tankiai užstatytuose daugiabučių kvartaluose.

Optimaliai išnaudojama erdvė su stumdoma sistema GEALAN-SMOOVIO®

Visgi koncernas GEALAN nesustoja vietoje ir neseniai žengė dar vieną kokybės ir inovacijų žingsnį. Rinkai pasiūlyta dar tobulesnė stumdomųjų durų sistema GEALAN-SMOOVIO®. Tai tikras aukso vidurys tarp ekonominio atverčiamų į vidų ir į šoną nustumiamų PSK tipo durų ir prabangių bei didžiausių galimų išmatavimų pakeliamų ir nustumiamų HST tipo durų sprendimų.

Tai sistema, kurią kuriant atsisakyta tradicinių elementų varstymo funkcijos, tad galima optimaliai išnaudoti erdvę iki pat langų ar durų. Šios sistemos konstrukcijos pranašumai yra akivaizdūs: daugiau šviesos gyvenamosiose ar verslo patalpose, patogiau išeiti iš patalpų į lauką, daugiau erdvės prie langų ir labiau taupoma vieta.


GEALAN-SMOOVIO® - tai naujas produktų segmentas tarp gerai žinomų atverčiamų į vidų ir į šoną nustumiamų (PSK) ir pakeliamų-nustumiamų (HST) sistemų.

Jau pačiame sistemos pavadinime žodyje „smoovio" (angl. smooth (sklandžiai) ir move (judėti) derinys) užkoduotas sklandus atidarymas ir uždarymas. Specialioje konstrukcijoje visi varčios elementai sumontuoti ant ratukų ir juda lygiagrečiai su rėmu, taip užtikrindami lengvą varčios stūmimą. Atidarant varčia horizontaliai atstumiama nuo rėmo ir lengvai perstumiama į šoną. Nereikia pakelti viso varčios elemento svorio ar išstumti jo iš rėmo, kaip iki šiol naudojamose stumdomosiose sistemose. Taip labai palengvinamas valdymas, ypač naudojant didelius ir sunkius trigubo stiklo paketus. Uždaryti tokius langus ar duris taip pat patogu ir paprasta.

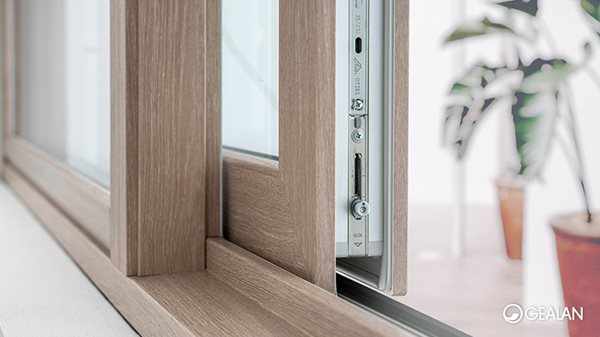

GEALAN-SMOOVIO® sistemoje gali būti panaudotos specialios ROTO FRANK ir HAUTAU apkaustų sistemos. Tai ypatingo funkcionalumo, išskirtinai sandarios ir saugios apkaustų sistemos. Pažangi technologija užtikrina sandarumą net ir intensyvaus lietaus ir smarkių audrų metu bei tylą patalpose net ir greta judrių gatvių.


Švelnų ir lengvą GEALAN-SMOOVIO® varčios slydimą atidarant ir uždarant varčią garantuoja intelektuali sistemos technologija. Atidarymo metu šių stumdomų GEALAN durų varčia 8 mm atsitraukia nuo rėmo ir lengvai juda aliuminio bėgeliais, o uždarant - varčia grįžta į pirminę padėtį ir labai sandariai prisispaudžia prie rėmo visu perimetru.

Galimas maksimalus tokios konstrukcijos plotis vienoje rėmo konstrukcijoje yra 4 m, aukštis - 2,5 m. Mechanizmai valdomi lengvai, tyliai ir be trinties. Visu perimetru išdėstyti fiksavimo taškai užtikrina aukščiausio lygio saugumą, atitinkantį RC2 klasės reikalavimus. Aktyvūs fiksavimo taškai judančiame statramstyje ir sandarinimo tarpinė aplink visą varčios perimetrą dar labiau pagerina saugumo ir sandarumo parametrus.

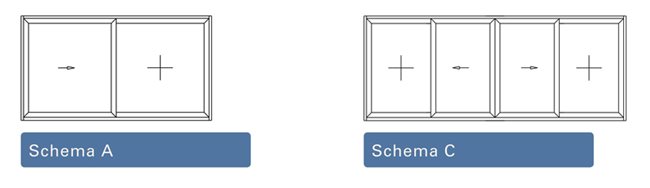

GEALAN-SMOOVIO-slankiojanciu-duru-varstymo-variantai.jpgGalimos GEALAN-SMOOVIO® durų varstymo schemos.

Dar vienas GEALAN-SMOOVIO® pranašumas - mažas 150 mm montavimo gylis. Tai leidžia ekonomiškai apdoroti visu perimetru suvirinamą rėmą gamybos procese ir panaudoti sistemą ne tik naujai statomuose, bet ir renovuojamuose pastatuose. Siauri modernaus dizaino profiliai atitinka šiuolaikinei architektūrai būdingą minimalistinį stilių, o stiklinimas iki 48 mm storio stiklo paketais užtikrina geras šilumos ir garso izoliacijos rodiklius.

Ši stumdomų durų ir langų sistema buvo testuota Rozenheimo langų ir durų bandymų institute. Sistemos oro laidumo klasė 4 (pagal EN 12207:2016-12), vėjo pralaidumo klasė C1/B2 (pagal EN 12210:2016-03), varstymo ciklų klasė - 1, tai atitinka 5000 varstymo ciklų. Konstrukcijos šilumos laidumo koeficientas Uw gali siekti iki 0,8 W/(m²K), kas atitinka A+ klasės langams keliamus reikalavimus. Galima lygiagrečiai naudoti kaip stumdomas duris ir kaip stumdomus langus.


Nuo šiol, pasirenkant stumdomus sprendimus, nereikės atsisakyti nei komfortiško naudojimo patogumo, nei konstrukcijos sandarumo.

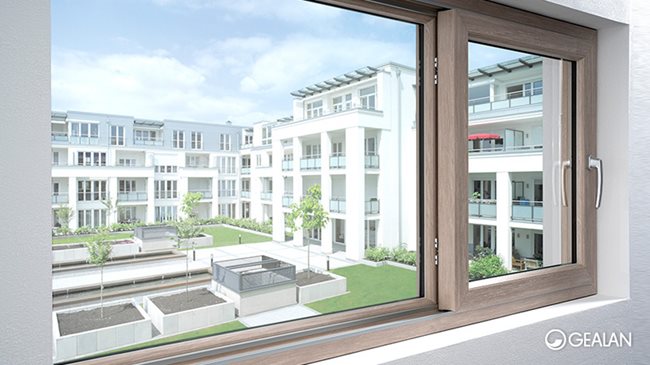

Be puikių techninių parametrų stumdomų durų sistema atitinka šiuolaikinės modernios architektūros stilistiką. Rėmui ir varčiai gaminti naudojami siauri modernaus dizaino profiliai, kurių galimi du variantai:

  • fiksuotos konstrukcijos rėmo dalis ir judanti varčia yra vienodo pločio;
  • fiksuotos konstrukcijos matoma rėmo dalis yra žymiai siauresnė nei judančios varčios dalis (analogiškas DESIGN variantas, kaip GEALAN HST S 9000 sistemoje), o tai atitinka šiuolaikinę „mažiau rėmo, daugiau stiklo ir šviesos" tendenciją.

Be klasikinės baltos spalvos profilių yra daugybė matinių ir blizgių dekoratyvių spalvų, natūralią bei dažytą medieną imituojančių laminavimo plėvelių įvairovė.

Straipsnis publikuotas portale www.asa.lt, 2021-05-05
